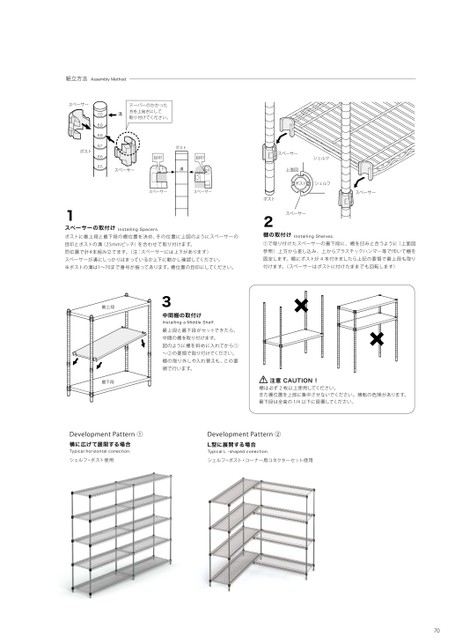

70DevelopmentPattern①DevelopmentPattern②中間棚の取付けInstallingaMiddleShelf.最上段と最下段がセットできたら、中間の棚を取り付けます。図のように棚を斜めに入れてから①〜②の要領で取り付けてください。棚の取り外しや入れ替えも、この要領で行います。横に広げて展開する場合Typicalhorizontalconection.シェルフ・ポスト使用L型に展開する場合TypicalL-shapedconection.シェルフ・ポスト・コーナー用コネクターセット使用3注意CAUTION!棚は必ず2枚以上使用してください。また棚位置を上部に集中させないでください。横転の危険があります。最下段は全高の1/4以下に設置してください。スペーサースペーサーポスト溝目印目印スペーサースペーサーテーパーのかかった方を上向きにして取り付けてください。ポスト溝706968676665スペーサースペーサーポスト溝目印目印スペーサースペーサーテーパーのかかった方を上向きにして取り付けてください。ポスト溝706968676665最上段最下段組立方法AssemblyMethodスペーサーの取付けInstallingSpacers.ポストに最上段と最下段の棚位置を決め、その位置に上図のようにスペーサーの目印とポストの溝(25mmピッチ)を合わせて取り付けます。同位置で計4本組み立てます。(注:スペーサーには上下があります)スペーサーが溝にしっかりはまっているか上下に動かし確認してください。※ポストの溝は1〜70まで番号が振ってあります。棚位置の目印にしてください。棚の取付けInstallingShelves.①で取り付けたスペーサーの最下段に、棚を凹みと合うように(上面図参照)上方から差し込み、上からプラスチックハンマー等で叩いて棚を固定します。棚にポストが4本付きましたら上記の要領で最上段も取り付けます。(スペーサーはポストに付けたままでも回転します)12スペーサースペーサースペーサーポストポストシェルフシェルフ上面図スペーサースペーサーポスト溝目印目印スペーサースペーサーテーパーのかかった方を上向きにして取り付けてください。ポスト溝706968676665スペーサースペーサーポスト溝目印目印スペーサースペーサーテーパーのかかった方を上向きにして取り付けてください。ポスト溝706968676665
| <
|
> |
>>
